هیدروموتور رکسروت A6VE80

رکسروت لوگو REXROTH LOGO

هیدروموتور رکسروت A6VE

هیدروموتور سرکج  پیستونی A6VE سایز 80

دبی متغیر با ساختار  Bent axis design

بیشینه گشتاور 509 نبوتن متر

ماکزیمم فشار هیدرولیک 450 بار

فشار دایم هیدرولیکی 400 بار



هیدروموتور رکسروت A6VE80

هیدروموتور رکسروت A6VE ساخت شرکت بوش رکسروت آلمان

موتور هیدرولیکی یا هیدروموتور دبی متغیر پیستونی ” رکسروت Rexroth سری A6VE ” سری 63 و 65



▶ High pressure motor for integration in mechanical gearbox

▶ Sizes 28 to 250

▶ Nominal pressure 400 bar

▶ Maximum pressure 450 bar

▶ Open and closed circuits

برای انتخاب هیدروموتور به منظور ایجاد حرکت چرخشی به نکات زیر توجه کنید و و در نهایت اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی نمایید :

انتخاب هیدروموتور



  • تعیین نمودن بیشینه سرعت چرخش {speed}  مورد نیاز برای شافت هیدروموتور

به عبارت دقیقتر تعیین بازه ( کمینه و بیشینه ) سرعت چرخش هیدروموتور در یک دقیقه (در واحد RPM )



  • مشخص نمودن بیشینه گشتاور {torque} مورد نیاز برای سیستم مکانیکی ( واحد N.M )

که از رابطه زیر با  دارا بودن بیشینه سرعت و گشتاور مورد نیاز ، توان مکانیکی در واحد کیلووات محاسبه میگردد :

Power (kW) = Torque (N.m) x Speed (RPM) / 9.5488



  • مشخص نمودن بیشینه فشار سیستم هیدرولیک

سپس مراجعه به کاتالوگ هیدروموتور رکسروت Rexroth سری A6VE و آگاهی از اینکه هیدروموتور انتخاب شده توانایی تامین گشتاور مورد نظر را در بیشینه فشار سیستم هیدرولیک دارد یا خیر.



(( با آگاهی از سه نکته بالا سایز هیدروموتور که به عنوان حجم هیدروموتور از آن نام برده می‌شود، انتخاب می‌شود))

(( با مشخص بودن سایز هیدروموتور و سرعت چرخش هیدروموتور ، حجم یا دبی پمپ سیسم هیدرولیک را تعیین می‌کند))

سپس از طریق تماس با فروشگاه هیدرولیک هیدشاپ و یا دانلود کاتالوگ هیدروموتور REXROTH با کد A6VE و تعیین کد هیدروموتور و ارسال درخواست ، اقدام به سفارش و خرید هیدروموتور یا همان موتور هیدرولیکی A6V  بوش رکسروت  نمایید .

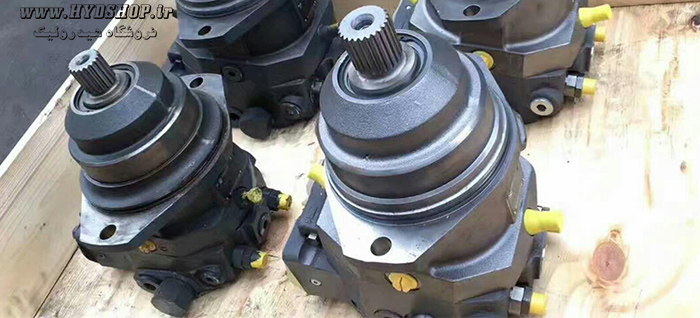

هیدروموتور REXROTH رکسروت A6VE

هیدروموتور REXROTH رکسروت A6VE




معرفی هیدروموتور رکسروت A6VE80

FEATURE

▶ Variable plug-in motor with axial tapered piston rotary group of bent-axis design, for hydrostatic drives in open and closed circuits

▶ Far-reaching integration in mechanical gearbox due to a recessed mounting flange located on the center of the case

▶ Easy to install, simply plug into the mechanical gearbox (no configuration specifications to be observed)

▶ Tested unit ready to instal

▶ For use especially in mobile applications

▶The displacement can be infinitely changed from Vg max to Vg min = 0 .

▶ The wide control range enables the variable motor to satisfy the requirement for high speed and high torque.

▶ The output speed is dependent on the flow of the pump and the displacement of the motor.

▶The output torque increases with the pressure differential between the high-pressure and low-pressure side and with increasing displacement.

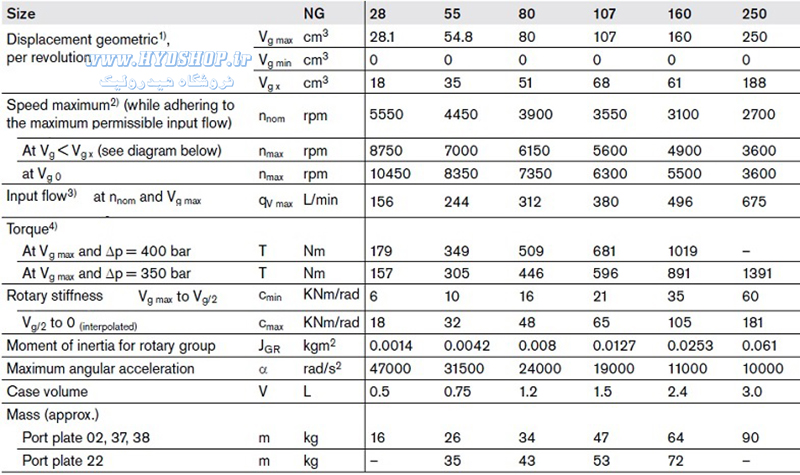

طبق کاتالوگ ارایه شده توسط شرکت Rexroth  برای هیدروموتور A6VE80 :

دانلود کاتالوگ موتور هیدرولیکی رکسروت REXROTH سری A6VE سری35

دانلود کاتالوگ موتور هیدرولیکی رکسروت REXROTH سری A6VE سری 65

دانلود کاتالوگ موتور هیدرولیکی رکسروت REXROTH سری A6VE سری 71



معرفی هیدروموتور رکسروت A6VE

معرفی هیدروموتور رکسروت A6VE

سایز هیدروموتور رکسروت A6VE80

هیدروموتور A6VE80 برای هر دور چرخش نیازمند 80CC سیال هیدرولیک میباشد .

به طور مثال اگر ما در سیستم مکانیکی نیازمند 100 دور چرخش توسط ابن هیدروموتور باشیم ، لیتراژ پمپ به شکل زیر محاسبه میشود :

80 CC * 100 RPM = 8000CC  ÷ 1000 CC  = 8 LITER



گشتاور هیدروموتور رکسروت A6VE80

طبق کاتالوگ ارایه شده و همانطور که در جدول اطلاعات بالا مشاهده می‌کنید، برای هیدروموتور A6VE80 رکسروت  گشتاور در فشارهای مختلف 350 بار و 400 بار تعریف شده است که میتوان به صورت خطی و به کمک تناسب گشتاور را در فشارهای مختلف بدست آورد

TORQUE : A6VE 80 @  400 BAR  = 509 Nm



فشار هیدروموتور رکسروت A6VE80



بیشینه فشار قابل تحمل این موتور هیدرولیکی 450 بار و فشار دائم آن 400 بار میباشد.

⇐ رابطه فشار قابل تحمل (BAR) و تولید گشتاور (Nm) در انتخاب هیدروموتور بسیار مهم است.

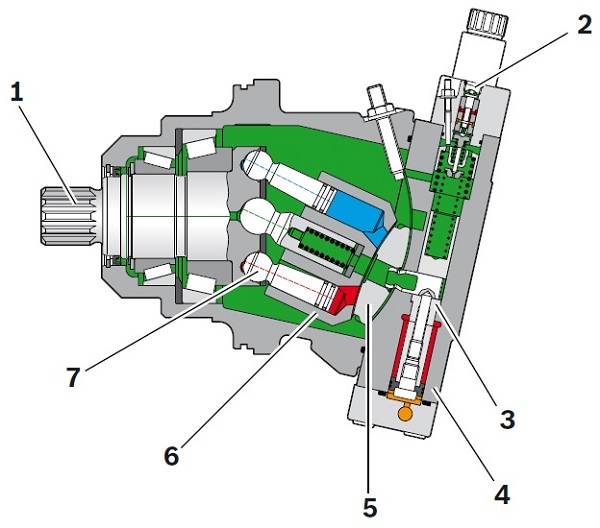

ساختار  هیدروموتور رکسروت A6VE80

هیدروموتور رکسروت  سری A6VE داری شافت هزارخار برای اتصال به سیستم مکانیکی میباشد.

و از لحاظ نحوه نصب از استاندارد SAE پیروی میکند. این سری هیدروموتور رکسروت با دو پیچ یه سیستم مکانیکی متصل میشود.

برای افزایش طول عمر و کارایی هیدروموتور حتما به نحوه نصب آن که در کاتالوگ ذکر شده است ، دقت نمایید.

ساختار  هیدروموتور رکسروت A6VE

ساختار  هیدروموتور رکسروت A6VE

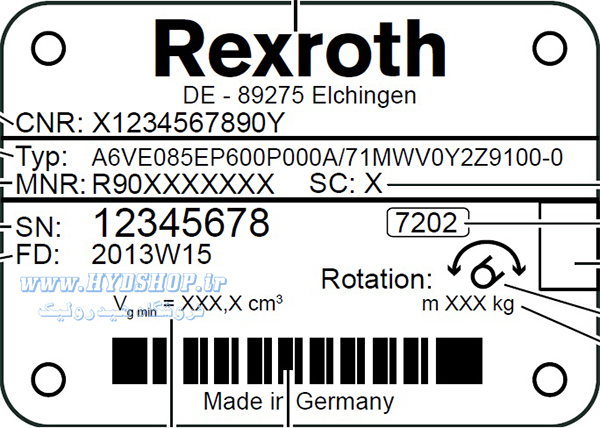

خرید هیدروموتور رکسروت A6VE80

برای ارسال سفارش درخواست و خرید هیدروموتور رکسروت A6VE از طریق نمایندگی Rexroth در ایران

از طریق :  ارسال ایمیل و فکس – سامانه ارسال درخواست سایت – شبکه‌های اجتماعی داخلی و خارجی

با ما تماس بگیرید.

خرید هیدروموتور رکسروت A6VE

خرید هیدروموتور رکسروت A6VE

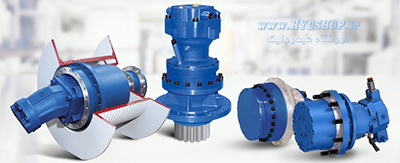

کاربرد هیدروموتور رکسروت A6VE80

هیدروموتور پیستونی سرکج رکسروت A6VE شرکت در اغلب دستگاه های صنعت پلاستیک ، دستگاه های کشاورزی ، صنایع دریایی و کشتیرانی ، دستگاه های نورد خم و  … مورد استفاده قرار میگیرد.

کاربرد هیدروموتور رکسروت A6VE

کاربرد هیدروموتور رکسروت A6VE



اتصال هیدروموتور A6V رکسروت به گیبرکس حزونی

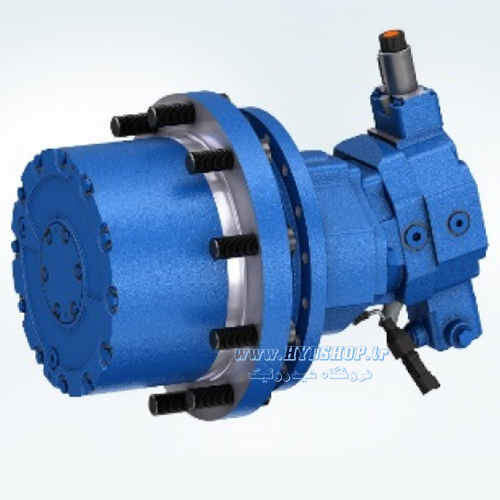

اتصال هیدروموتور A6V رکسروت به گیبرکس بونفیلیولی

اتصال هیدروموتور A6V رکسروت به گیبرکس بونفیلیولی

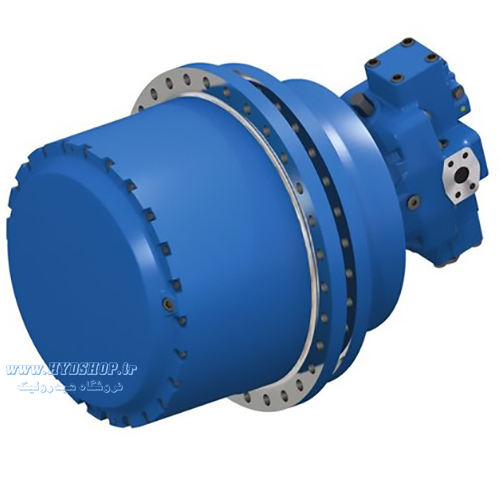

اتصال هیدروموتور A6V رکسروت به گیبرکس بروینی

اتصال هیدروموتور A6V رکسروت به گیبرکس بروینی

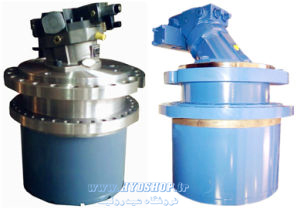

اتصال هیدروموتور A6V REXROTH به گیبرکس بونفیلیولی

اتصال هیدروموتور A6V REXROTH به گیبرکس بونفیلیولی




توضیحات تکمیلی

جابجایی(Displacment) هیدروموتور (CC)

80

بیشینه تحمل فشار هیدروموتور (Bar)

450

گشتاور(torque) دا‌ئم هیدروموتور (N.m)

509

بیشینه سرعت هیدروموتور (rpm)

3900

وزن هیدروموتور (kg)

34

کاتالوگ هیدروموتور رکسروت A6VE
