یونیت هیدرولیک با شیر دستی

یونیت هیدرولیک دستی

فرمان هیدرولیک با شیر دستی

نصب انواع پمپ هیدرولیک برای یونیت

با انواع الکتروموتور و دیزل‌ژنراتور

طراحی و ساخت طبق نیاز هیدرولیکی

استفاده از انواع قطعات هیدرولیکی طبق سفارش

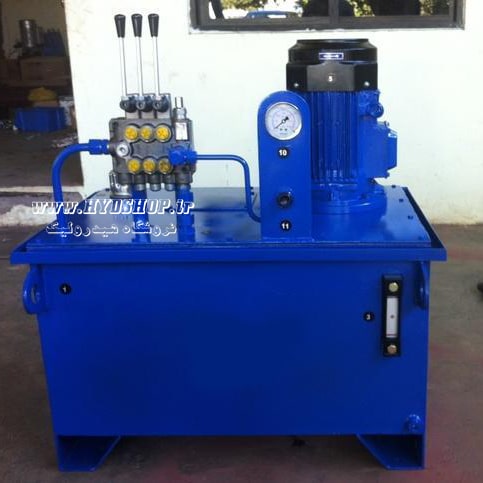

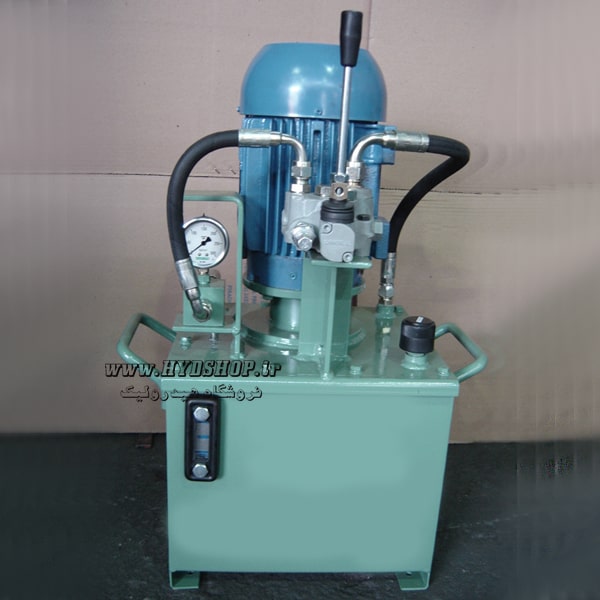

یونیت هیدرولیک با شیر دستی

یونیت هیدرولیک یا همان پاورپک هیدرولیک مجموعه‌ واحدی است که برای راه‎‌اندازی و حرکت عملگرها و اکچویتور (جک هیدرولیک و موتور هیدرولیک یا همان هیدروموتور) مورد استفاده قرار می‌گیرد. یونیت‌های هیدرولیکی بنابر نیاز سیستم مکانیکی و درخواست طراح، در طرح‌ها و مدل‌های مختلفی طراحی و ساخته می‌شوند. در این بخش از فروشگاه هیدرولیک هیدشاپ با این انواع یونیت هیدرولیک و اجزای سازده‌ی آن، طراحی و  روند ساخت یونیت هیدرولیک، اسمبل یونیت هیدرولیک و فرآیند سفارش و قیمت یونیت‎ها آشنا خواهید شد. این یونیت هیدرولیک به عنوان یکی از مدل‌های یونیت های هیدرولیک مب‌باشد. که سعی می‌شود توضیحاتی در مورد آن گفته شود.

اجزای یک یونیت هیدرولیک چیست؟

 این مجموعه واحد هیدرولیکی که از 5 جزء اصلی تشکیل شده است؛ 1) الکتروموتور و یا دیزل‌ژنراتور برای تبدیل و انتقال نیرو و ایجاد فشار در سیستم هیدرولیک، 2) پمپ هیدرولیک به عنوان قلب سیستم هیدرولیک برای ایجاد دبی و حرکت عملگرها، 3)مجموعه‌ی شیرآلات کنترل جهت، دبی و فشار، 4) یک تانک (مخزن) که نگهدارنده سیال هیدرولیک میباشد. 5)انواع سنسور و نمایشگر و مابقی ملزومات جانبی پاورپک هیدرولیک. هر کدام از قطعات یونیت هیدرولیک بنابر نیاز سیستم هیدرولیکی، محاسبات طراح سیستم مکانیکی، برند مورد استفاده، کیفیت و قیمت قطعات سیستم و دیگر مسائل تاثیرگذار در اجزاء سیستم می‌شوند.

به طور کلی، شما باید قدرت حرکت و سرعت حرکت عملگرها و اکچویتورها و همچنین، تعداد آنها (جک و هیدروموتور) را ابتدا بدست بیاورید. تعیین این پارامتر، الکتروموتور و پمپ یونیت هیدرولیک را مشخص مبی‌کند. شرایط نصب پاورپک هیدرولیک، محیط کار یونیت و اکچویتورهای هیدرولیک، استاندارهای محیطی و زمانی کارکرد سیستم مکانیکی در انتخاب، طراحی و ساخت یونیت هیدرولیک تاثیرگذار می‌باشد. مطالب دقیقتر طراحی، در بخش توضیحات هر یک از محصولات بخش یونیت هیدرولیک، بیان شده است.

اجزای یک یونیت هیدرولیک چیست؟

اجزای یک یونیت هیدرولیک چیست؟

طراحی یونیت هیدرولیک دستی چگونه است؟

برای طراحی و انتخاب یونیت هیدرولیک یا پاورپک هیدرولیک به نکات زیر توجه کنید و و در نهایت اقدام به سفارش ساخت و خرید پاورپک هیدرولیک نمایید :

  • تعیین تعداد مصرف‌کننده‌های یونیت هیدرولیک و نوع حرکت مصرف‌کننده‌ها و ارتباط آنها با یکدیگر

(که در حالت کلی ، مصرف‌کننده سیستم هیدرولیکی جک هیدرولیک یا هیدروموتور میباشد)

  • قدم بعدی برای طراحی پاور یونیت هیدرولیک تعیین میباشد
    • سرعت حرکت خطی جک ( مدت زمان دلخواه برای طی حرکت میل جک از ابتدا تا انتها )
    • و یا تعیین سرعت چرخش شافت هیدروموتور در یک دقیقه
  • قدم بعدی در طراحی پاورپک هیدرولیکی مشخص کردن آیتم های زیر می‌باشد :
    • نیروی مورد نیاز برای حرکت جک در واحد تُن (ton)
    •  تعیین گشتاور برای هیدروموتور در واحد نیوتن (N.m)
  • در انتها باید : روش و متد کنترل سیستم هیدرولیک ، شرایط کاری سیستم هیدرولیک ، عملکرد سیستم هیدرولیک توسط اپراتور ، محل کار سیستم هیدرولیک و  کیفیت قطعات و سازندگان قطعات پاورپک هیدرولیک مشخص شود .

سپس از طریق تماس با فروشگاه یا ارسال درخواست خود ، نیازهای سیستم هیدرولیک خود را به ما انتقال دهید  و اقدام به سفارش ساخت و خرید یونیت هیدرولیک با شیر دستی یا پاورپک هیدرولیک  با شیر دستی نمایید .

طراحی و ساخت یونیت هیدرولیک با شیر دستی هیدرولیک

برای ساخت این پاورپک هیدرولیک؛ انتخاب پمپ هیدرولیک برای یونیت هیدرولیک با شیر دستی، انتخاب الکتروموتور برای یونیت هیدرولیک با شیر دستی، انتخاب شیرآلات و لوازم جانبی برای یونیت هیدرولیک با شیر دستی مهم می‌باشد.

انتخاب پمپ هیدرولیک برای یونیت هیدرولیک با شیر دستی

دقیقا مشخص نمایید که جک شما ، کورس مورد نیاز را در چه زمانی (برحسب ثانیه) طی خواهد کرد و یا اینکه در هیدروموتور سیستم مکانیکی چند دور در دقیقه (rpm)  نیاز به چرخش دارد . با این اطلاعات دبی پمپ یونیت هیدرولیک مشخص خواهد شد.

انتخاب الکتروموتور  برای یونیت هیدرولیک با شیر دستی

برای انتخاب و سفارش یونیت هیدرولیک ، نیروی مورد نیاز سیستم مکانیکی خود را دقیقا محاسبه نمایید .اینکه جک شما برای حرکت در کورس مورد نظر چه نیرویی (در واحد کیلوگرم یا تن) را برای سیستم مکانیکی باید تامین کند که با دارا بودن سطح مقطع جک و قدرت مورد نیاز سیستم مکانیکی ، فشار کاری یونیت هیدرولیک تعیین میشود.و یا هیدروموتور باید برای به چرخش درآوردن سیستم مکانیکی چه گشتاوری را برای شما تامین نماید . که طبق معادلات هیدروموتور ، حجم جابجایی هیدروموتور و گشتاور مورد نیاز سیستم مکانیکی ، فشار کاری هیدروموتور برای تامین گشتاور سیستم مکانیکی شما تعیین می‌شود . با این اطلاعات فشار کاری پاورپک هیدرولیک تعیین میگردد. همچنین با مشخص بودن فشار و دبی سیستم هیدرولیک ، از رابطه زیر ، توان الکتروموتور و یا دیزل‌ژنراتور پاورپک هیدرولیک مشخص میگردد .

P (kw) = Q (lpm) * P (bar) / 600

انتخاب شیرآلات و لوازم جانبی برای یونیت هیدرولیک با شیر دستی

نحوه فرمان اپراتور و نوع کنترل فشار و دبی را در جک‌ها و هیدروموتور مشخص نمایید . زمان کارکرد یونیت هیدرولیک در روز ، مکان کارکرد پاورپک هیدرولیک را مشخص نمایید . با توجه به مسایل اقتصادی و کیفیت سیستم مکانیکی و هیدرولیکی مشخص کنید که :قطعات بکار رفته در یونیت هیدرولیک با چه کیفیت و استانداردی انتخاب شوند .

سفارش  و خرید یونیت هیدرولیک با شیر دستی از هیدشاپ

حالا که طراحی اولیه پاورپک یونیت هیدرولیک انجام شده است از طریق : تماس با فروشگاه ،  ارسال ایمیل و فکس ،  سامانه ارسال درخواست سایت ، شبکه‌های اجتماعی داخلی و خارجی اقدام به ، سفارش ساخت و خرید یونیت هیدرولیک با شیر دستینمایید .

یونیت هیدرولیک با شیر دستی

یونیت هیدرولیک با شیر دستی




اطلاعات بیشتر

نوع پمپ یونیت هیدرولیک

پمپ پره‌ای, پمپ پیستونی, پمپ دستی, پمپ دنده‌ای

حجم مخزن یونیت هیدرولیک (L)

40, 60, 80, 100, 120

نوع فرمان یونیت هیدرولیک

شیر دستی

شیرآلات کنترلی پاورپک

ریلیف ولو و کنترل فشار, فلو کنترل

سیستم خنک‌کننده مخزن

آب خنک, بدون خنک‌کننده, هوا خنک
